造紙機使用的脫水元件，包括脫水板(或稱刮水板)、成型板、真空吸水箱面板。紙漿經過成型板使紙漿流平，同時脫除一小部分水，然后進入脫水板，刮除水分，最后進入真空吸水箱面板，利用真空強制脫水。目前使用的這些脫水元件，有木材、橡膠、不銹鋼、塑料、陶瓷涂層、玻璃等材質。木材、橡膠、不銹鋼、塑料的脫水元件，耐磨性差，對造紙機網子的磨損大。陶瓷材料耐磨、耐蝕、摩擦系數小，但因成型、燒結、加工困難而價格昂貴。陶瓷涂層需要專用的噴涂設備，并且涂層的厚度受到限制。普通玻璃材料雖然表面光滑平整，摩擦系數很小，對網子的磨損小，但因強度低，熱穩定性差，易碎，耐磨性不高而未能推廣使用。在專利文獻中所公開的一種利用玻璃材料制造的脫水元件真空吸水箱面板，其結構是面板經拼裝而成。

本(ben)實用(yong)新型是提供(gong)一種造紙機用(yong)脫水(shui)元件，可以利用(yong)多種材料，經過結(jie)構上(shang)的改進，使得到的脫水(shui)元件耐磨、耐腐蝕(shi)、使用(yong)壽命長。

本實(shi)用新型的造(zao)紙機用脫水(shui)元(yuan)件，包括元(yuan)件主體，其特征在于元(yuan)件主體與支撐體復合為(wei)一體。

本(ben)實用新(xin)型的(de)(de)結構(gou)方(fang)式(shi)，使元(yuan)件主(zhu)(zhu)體可以(yi)采(cai)用多種材(cai)(cai)料(liao)(liao)制(zhi)成，如玻(bo)璃、微(wei)晶玻(bo)璃、陶瓷(ci)等(deng)(deng)，特別是微(wei)晶玻(bo)璃。微(wei)晶玻(bo)璃材(cai)(cai)料(liao)(liao)兼具陶瓷(ci)和玻(bo)璃特點，具有接近于玻(bo)璃表(biao)面光滑(hua)度(du)和氧化鋁陶瓷(ci)相當的(de)(de)耐磨性，其表(biao)面光潔(jie)度(du)大大優于陶瓷(ci)材(cai)(cai)料(liao)(liao)，對造紙機網子磨損小。脫(tuo)水元(yuan)件主(zhu)(zhu)體采(cai)用微(wei)晶玻(bo)璃材(cai)(cai)料(liao)(liao)需要與支(zhi)撐(cheng)體復合為一體共同構(gou)成本(ben)實用新(xin)型的(de)(de)脫(tuo)水元(yuan)件。支(zhi)撐(cheng)體可以(yi)采(cai)用鑄鐵、鋁、塑料(liao)(liao)等(deng)(deng)材(cai)(cai)質(zhi)制(zhi)成。支(zhi)撐(cheng)體需要具有一定(ding)的(de)(de)強度(du)、耐腐蝕(shi)的(de)(de)特性。

本實用新型在元件(jian)主體(ti)的側邊(bian)(bian)(bian)或周邊(bian)(bian)(bian)帶有(you)鑲(xiang)(xiang)(xiang)邊(bian)(bian)(bian)。鑲(xiang)(xiang)(xiang)邊(bian)(bian)(bian)的主要作用是便于安裝，同時(shi)兼具(ju)保護和(he)固定微(wei)晶(jing)玻(bo)璃元件(jian)主體(ti)的作用，可以(yi)采用塑(su)料(liao)、橡(xiang)膠等(deng)制成。對(dui)于成型板(ban)、脫水(shui)板(ban)一般在側邊(bian)(bian)(bian)上帶有(you)鑲(xiang)(xiang)(xiang)邊(bian)(bian)(bian)。對(dui)于真空吸(xi)水(shui)箱面板(ban)，根據安裝方式可以(yi)只在側邊(bian)(bian)(bian)加鑲(xiang)(xiang)(xiang)邊(bian)(bian)(bian)，也可以(yi)在周邊(bian)(bian)(bian)加鑲(xiang)(xiang)(xiang)邊(bian)(bian)(bian)。

元(yuan)件主體與(yu)支撐體的復(fu)(fu)合(he)方(fang)式(shi)可以(yi)通(tong)過粘結或其它方(fang)式(shi)復(fu)(fu)合(he)為(wei)一(yi)體。

本實用新(xin)型所述的(de)元件主體為造紙機用的(de)脫水板(ban)(或(huo)稱刮水板(ban))、成(cheng)型板(ban)或(huo)真空(kong)吸水箱面(mian)板(ban)。

下面結合實(shi)施例(li)

圖(tu)(tu)1為脫水板主視圖(tu)(tu)結(jie)(jie)構(gou)示意圖(tu)(tu)；圖(tu)(tu)2為圖(tu)(tu)1的A-A視圖(tu)(tu)；圖(tu)(tu)3為真(zhen)空吸水箱面(mian)板結(jie)(jie)構(gou)示意圖(tu)(tu)；圖(tu)(tu)4為圖(tu)(tu)3的B-B視圖(tu)(tu)；圖(tu)(tu)5為成型板結(jie)(jie)構(gou)示意圖(tu)(tu)；圖(tu)(tu)中(zhong)1元件主體 2支撐體 3鑲(xiang)邊 4孔如圖(tu)(tu)1，脫水板的元件主體1采用微晶玻璃，其周邊插接(jie)塑(su)料鑲(xiang)邊3，然(ran)后(hou)與支撐體2粘結(jie)(jie)復合于一體。

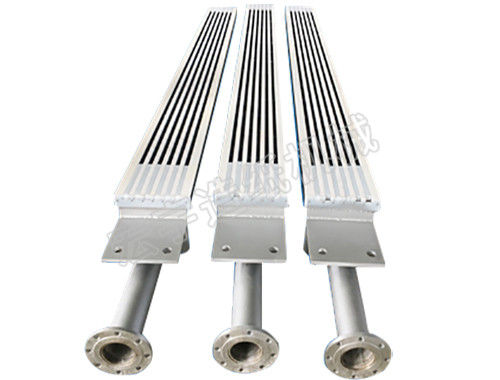

圖(tu)3，真空吸(xi)水箱(xiang)面板元件主體1為微晶玻璃，側邊(即兩端)插接(jie)塑料鑲邊3，孔4為真空吸(xi)水箱(xiang)面板固(gu)有的(de)。然后與(yu)支撐體粘結(jie)復(fu)合(he)為一體。

成型板元(yuan)件(jian)主體1為(wei)微晶玻璃，周邊帶鑲邊，其主視(shi)圖(tu)同圖(tu)1，側面視(shi)圖(tu)結(jie)構如圖(tu)5。

本實用(yong)新型(xing)的制作(zuo)方法是，把澆鑄、燒結或壓延或切割加(jia)工所需形狀(zhuang)的微(wei)晶玻璃，進行(xing)磨邊(bian)(bian)和拋光，側邊(bian)(bian)或周(zhou)邊(bian)(bian)進行(xing)鑲邊(bian)(bian)，然后用(yong)防水高強粘(zhan)(zhan)合劑或其它(ta)機(ji)械方式把微(wei)晶玻璃及其鑲邊(bian)(bian)粘(zhan)(zhan)結固(gu)定在(zai)支(zhi)撐體(ti)上。也可以(yi)先進行(xing)組裝，然后進行(xing)整體(ti)研磨和拋光。

本(ben)實用(yong)(yong)新型(xing)的(de)優點拓寬(kuan)了元件(jian)主體的(de)材(cai)料，可(ke)(ke)以(yi)(yi)利用(yong)(yong)各種材(cai)料的(de)特性。特別是采(cai)用(yong)(yong)微(wei)晶(jing)玻璃(li)，表面平整光滑、摩擦系數小，對造紙(zhi)網(wang)磨(mo)損小、耐磨(mo)、耐腐蝕，使(shi)用(yong)(yong)壽(shou)命(ming)長(chang)。造紙(zhi)網(wang)的(de)壽(shou)命(ming)可(ke)(ke)提高(gao)1倍以(yi)(yi)上(shang)，脫水元件(jian)的(de)使(shi)用(yong)(yong)壽(shou)命(ming)可(ke)(ke)長(chang)達(da)10年以(yi)(yi)上(shang)，是一種理想(xiang)的(de)造紙(zhi)用(yong)(yong)脫水元件(jian)。可(ke)(ke)以(yi)(yi)采(cai)用(yong)(yong)礦渣微(wei)晶(jing)玻璃(li)進行廢物綜合利用(yong)(yong)，降低成本(ben)，治理環境(jing)。

1.一(yi)種造紙機(ji)用脫水元(yuan)件，包括元(yuan)件主體，其(qi)特征在于元(yuan)件主體與支撐體復合為一(yi)體。

2.根據權利要(yao)求1所述的脫水元件(jian)，其特征在于(yu)元件(jian)主(zhu)體(ti)由(you)微晶玻璃制(zhi)成。

3.根據權利要(yao)求1所述的(de)脫(tuo)水元件，其特征在于元件主體的(de)側邊(bian)或周邊(bian)帶有鑲(xiang)邊(bian)。

4.根(gen)據權利(li)要求(qiu)1或3所(suo)述的脫水(shui)元件(jian)，其特征在(zai)于元件(jian)主(zhu)體(ti)與支撐體(ti)通過(guo)粘結復合(he)為一體(ti)。

5.根據權(quan)利要求1或2或3所(suo)述(shu)(shu)的脫(tuo)水(shui)元(yuan)件(jian)，其特征在于(yu)所(suo)述(shu)(shu)元(yuan)件(jian)主體為(wei)脫(tuo)水(shui)板、成型板或真空(kong)吸水(shui)箱(xiang)面板。

專利(li)摘要造(zao)紙機(ji)用脫(tuo)水元(yuan)(yuan)件(jian),包(bao)括(kuo)元(yuan)(yuan)件(jian)主(zhu)(zhu)體(ti),其(qi)特征(zheng)在于(yu)元(yuan)(yuan)件(jian)主(zhu)(zhu)體(ti)可以由微(wei)晶(jing)玻(bo)璃或(huo)其(qi)它材料制成,元(yuan)(yuan)件(jian)主(zhu)(zhu)體(ti)與支撐體(ti)復合(he)為(wei)一體(ti)。元(yuan)(yuan)件(jian)主(zhu)(zhu)體(ti)的(de)(de)側邊(bian)或(huo)周邊(bian)帶(dai)有鑲邊(bian)。所述的(de)(de)元(yuan)(yuan)件(jian)主(zhu)(zhu)體(ti)為(wei)造(zao)紙機(ji)用的(de)(de)脫(tuo)水板(ban)、成型(xing)板(ban)或(huo)真空吸水箱面板(ban)。本實(shi)用新型(xing)利(li)用微(wei)晶(jing)玻(bo)璃等材料的(de)(de)特點,使(shi)之很好地(di)應用到造(zao)紙機(ji)脫(tuo)水元(yuan)(yuan)件(jian),能夠達(da)到對造(zao)紙網磨損小、耐磨、耐腐蝕,使(shi)用壽命長的(de)(de)特點。
